Modèle compatibles

• Suzuki GT 750

Allumage d’origine

Rupteurs mécaniques.

Problèmes connus du boitier d’origine

Avance à l’allumage fixe, non pleinement adaptée au moteur.  Usure des rupteurs.

Solution DEVmoto

DEVmoto vous propose un kit qui remplace l’allumage d’origine:

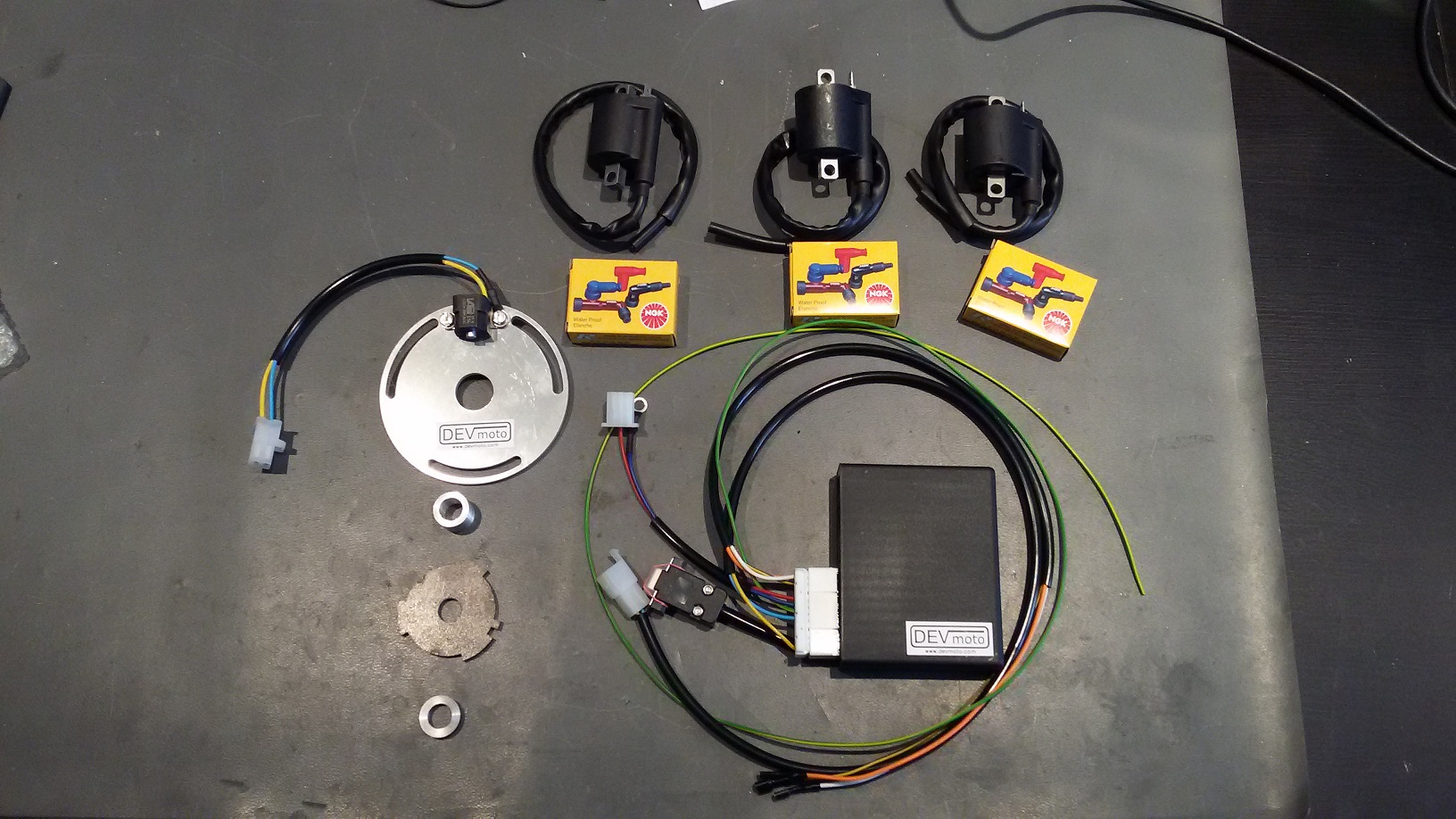

Le kit comprend les éléments suivants:

• Boitier d’allumage CDI triple sortie
• Faisceau électrique de l’allumage pour raccorder le capteur, les bobines, et l’alimentation
• Support de capteur d’allumage
• Capteur d’allumage
• Cible d’allumage
• Entretoises de fixation
• 3 ensembles bobines CDI + antiparasites

Branchement

Câblage des fils sur le faisceau d’origine (alimentation, bobines et capteur)
 Cet allumage fonctionne en 12 volts

Programmation du boitier

Boitier programmé avec des paramètres adaptés au moteur du GT750

Options

• Sortie compte-tour numérique
• Shifter
• Shift-light
• Map-switch
• …

Avantages

• Démarrages plus faciles
• Gain de puissance à moyen régime
• Fiabilité

Prix

Voir le bas de la page

Instructions de montage

1. Déposer la platine de rupteurs
2. Déposer la came des rupteurs
3. Fixer le nouveau plateau d’allumage avec le capteur
4. Fixer la cible d’allumage en bout de vilebrequin: l’entretoise longue d’abord, puis la cible puis l’entretoise courte

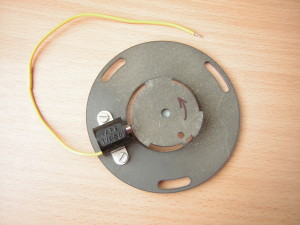

5. Le calage se fait sur le cylindre gauche, lorsqu’il est à 10 degrés avant point mort haut. La position cible/capteur doit être comme sur la photo:
6. Déposer le bloc bobines d’origine
7. Fixer les nouvelle bobines
8. Fixer le boitier à l’arrière des bobines par exemple:
9. Câbler les nouvelles bobines: fil Orange pour la bobine du cylindre gauche, fil Blanc pour la bobine du cylindre central et fil Jaune/noir pour la bobine du cylindre droit
10. Câbler l’alimentation du boitier: fil Rouge sur le +12V après contact (que vous trouverez par exemple sur un des fils Orange du connecteur des bobines d’origine) et fil Bleu foncé à la masse.
11. Câbler le capteur d’allumage: utiliser le connecteur fourni et respecter les couleurs des fils Bleu clair et Jaune
